一、產品概述 W、WY系列往復式真空泵是獲得粗真空的主要設備，使用于煉油、顏料、塑料、肥皂、食品、制糖、制藥等方面的蒸發結晶、干燥過濾；建筑方面的混凝土作業；冶金工業中的真空除氣及其它部門需要的低壓、低溫作業。 二、W、WY系列往復式真空泵技術規格
| 型號 |
WY-50(V5) |
WY-100(W4) |
WY-200(W5) |
W3 |
W4-A |
W4-1 |
W5-1 |
W-300 |
| 抽氣速率（m3/h) |
200 |
370 |
770 |
200 |
370 |
370 |
770 |
1080 |
| 極限壓力（Pa) |
1300 |
1300 |
1300 |
2600 |
2600 |
2600 |
2600 |
2600 |
| 轉速（r.p.m) |
300 |
200 |
200 |
300 |
200 |
530 |
430 |
300 |
| 配用電機（Kw) |
5.5 |
11 |
22 |
5.5 |
11 |
11 |
22 |
30 |
汽缸直徑x行程
(mm) |
250x150 |
350x200 |
455x250 |
250x150 |
350x200 |
250x150 |
350x200 |
450x200 |
| 氣管直徑
(mm) |
進 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
| 出 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
| 水管直徑
（mm) |
進 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
| 出 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
| 體積 |
長 |
1435 |
1819 |
2357 |
1418 |
1819 |
1486 |
1805 |
1980 |
| 寬 |
624 |
876 |
1010 |
630 |
876 |
520 |
670 |
745 |
| 高 |
710 |
900 |
1162 |
650 |
900 |
720 |
860 |
980 |

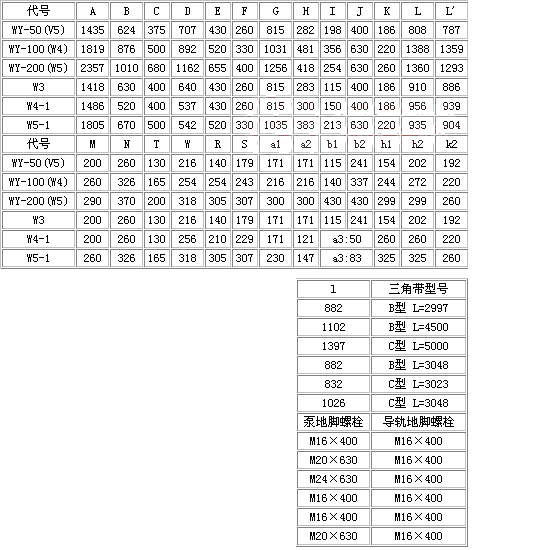

三、安裝尺寸圖

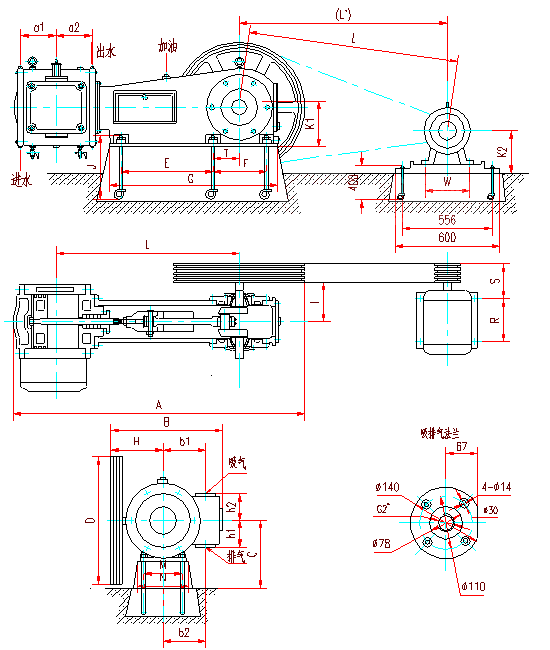

（1）W3往復式真空泵安裝尺寸

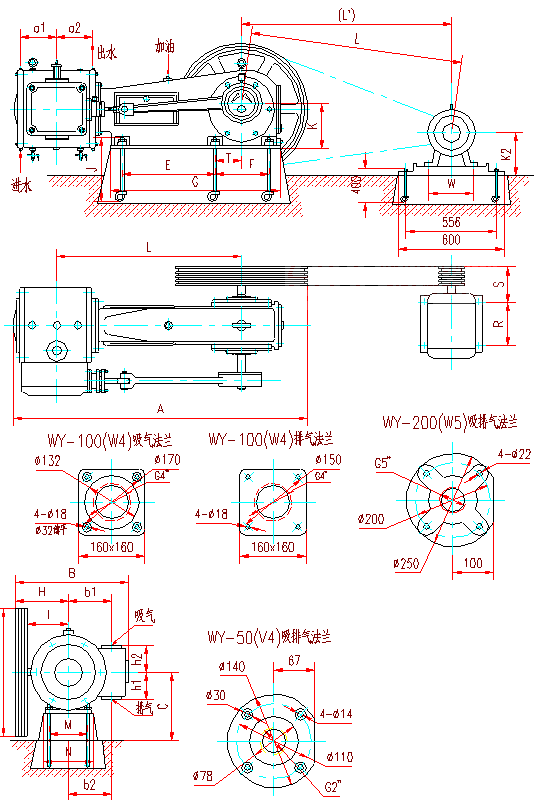

（2）WY-50(V5)、WY-100(W4)、WY-200(W5)往復式真空泵安裝尺寸圖：

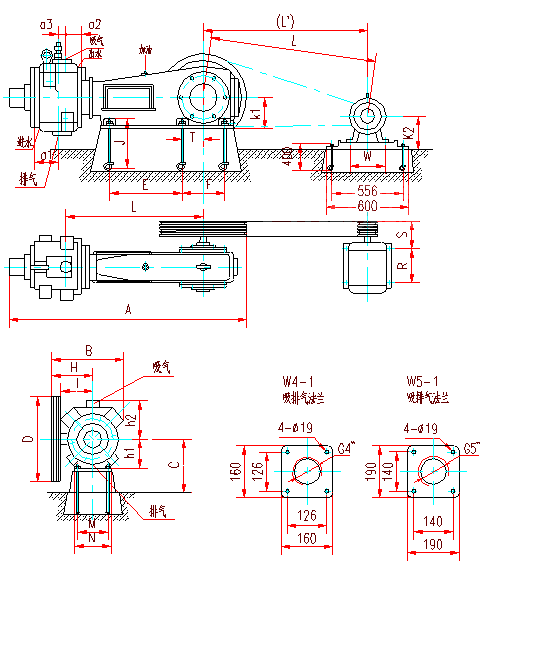

（3）W4-1、W5-1往復式真空泵安裝尺寸

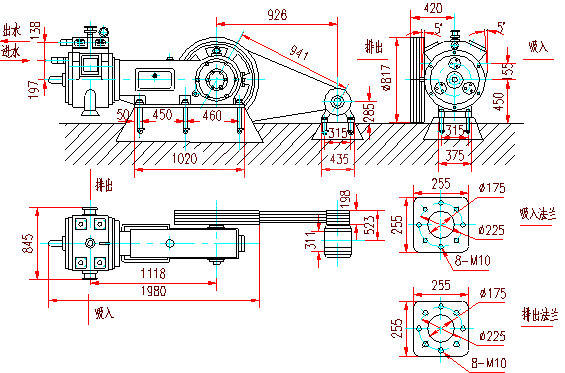

（4）W300往復式真空泵安裝尺寸
|
