| ※產品名稱：2X系列旋片式真空泵 |
| ※所屬類別：旋片式真空泵系列-->旋片式真空泵系列 |
| ※產品介紹： |
一、產品概述

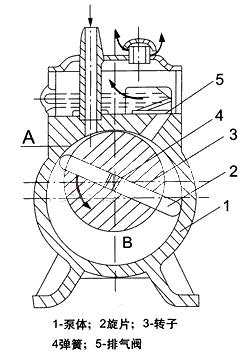

| 旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表面相切（二者有很小的間隙），轉子槽內裝有帶彈簧的二個旋片，將定子分隔成兩個工作腔（高、低級工作腔），旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動，使得高級工作腔容積周期性擴大而吸氣，低級工作腔容積周期性縮小而壓縮氣體，借助氣體和油的壓力推開排氣閥排氣，從而獲得真空。當吸入壓力較高時（例如從大氣壓開始吸氣），氣體在高級腔被壓縮，壓力急增，則被壓縮的氣體的一部分直接從輔助排氣閥排出，另一部分氣體經壓縮后通過中壁內的級間通道進入低級腔，再次壓縮后從低級排氣閥排出，此時高低級腔同時排氣；當吸入壓強較低時（例如泵工作一段時間之后），氣體由吸氣口進入高級腔，氣體在高級腔內壓縮所產生的壓力不足以推開輔助排氣閥而直接通過級間通道進入低級工作腔，再次壓縮后從低級排氣閥排出。 |
|
二、使用范圍
可以廣泛用于冰箱、空調機、燈泡、日光燈、瓶膽生產和電子、冶金、醫藥、化工、濾油機、印刷機械、包裝機等工業中真空冶煉、真空焊接、真空浸漬、真空鍍膜、真空熱處理、真空干燥、真空包裝等工藝過程中。 可作為擴散泵、羅茨泵、分子泵等的前級泵，供電子儀器、醫療儀器等配套和實驗研究應用。
三、特性曲線
|
|
注意事項
1、泵可在環境溫度5～40℃范圍內且進口壓強小于1330Pa的條件下，允許長期連續工作。
2、泵若附有氣鎮裝置，還可以抽除一定量的可凝性氣體，但不適用于抽除含氧過高、有毒的、有爆炸性的、對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不能作為輸送泵使用。
3、泵在大氣壓到6000Pa的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞 。
4、油位應在油標中心，油位偏高會造成噴油，油位偏低會造成潤滑不良，油位以泵運轉時為準；更換真空泵油最好在泵運轉時執行，這樣有利于更換徹底，同時會使泵腔內的雜質盡可能排出。
性能及規格
| 性能Functions\型號Model |
2X-4A |
2X-8A |
2X-8 |
2X-15 |

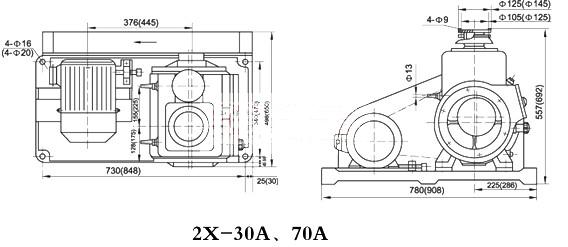

2X-30A |
2X-70A |
| 抽氣速率(L/S) Pumping Speed |
4 |
8 |
8 |
15 |
30 |
70 |
| 極限壓力(≤Pa) Ultimate Pressure |
≤6×10-2 |
| 電機功率 Motor Power |
0.55 |
1.1 |
1.1 |
2.2 |
3 |
5.5 |
| 溫升(℃) Temperature Rise |
≤40℃ |
| 噪音 dB(A) LW Noise |
≤72 |
≤75 |
≤75 |
≤80 |
≤82 |
≤86 |
| 進氣口徑 Inlet Diameter |
Φ25 |
Φ25 |
Φ40 |
Φ40 |
Φ65 |
Φ80 |
| 泵轉速 Rotational Speed |
450 |
550 |
320 |
320 |
450 |
420 |
| 用油量(L) Injection Amount of Oil |
0.7 |
0.9 |
2 |
2.8 |
2 |
4.2 |
| 外形尺寸 Size |
55×34×40 |
55×43×42 |
79×43×54 |
79×53×54 |
78×50×56 |
91×65×70 |
| 重量(Kg) Weight |
50 |
70 |
130 |
190 |
235 |
420 |
|

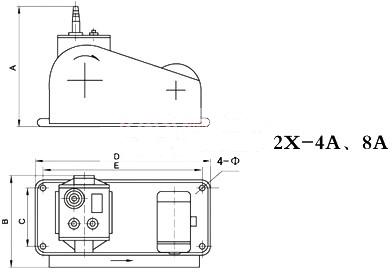

| 型 號 |
A |
B |
C |
D |
E |
4-Ф |
| 2X-4A |
400 |
340 |
200 |
550 |
480 |
Ф10 |
| 2X-8A |
420
|
430 |
200 |
550 |
480 |
Ф10 |

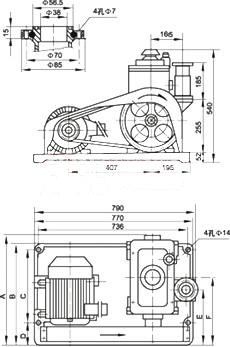

| 型 號 |
A |
B |
C |
D |
E |
F |
| 2X-8 |
431 |
384 |
260 |
104 |
215 |
274 |
| 2X-15 |
531 |
484 |
356 |
110 |
261 |
324 |
2X-8、15
|
|
|
| |
|
