一、產品概述
（1）2BV6水環式真空泵/壓縮機(不銹鋼)
2BV系列不銹鋼真空泵可使用在各種耐腐蝕要求較高的場合及潔凈度要求較高的場合。
根據工況2BV系列不銹鋼真空泵的全部過流部件：葉輪、圓盤、泵蓋、泵體材質可選用
SUS304（0Cr18Ni9)
SUS316（0Cr17Ni12Mo2）
SUS316L（00Cr17Ni14Mo2）
等各類不銹鋼材質，泵軸材質：2Cr13、SUS304或SUS316L
機械密封采用進口產品，密封件可采用氟橡膠或聚四氟乙烯
（2）相對于國內同類型SK、2SK、SZ等水環式真空泵，其有以下特點：
- 機泵同軸式直聯設計，節省空間，易于安裝。
- 全部采用國外進口機械密封作為標準配置。
- 2BV系列全部設有氣蝕保護管接口，如在極限壓力下工作，開啟氣蝕保護管接口（或與分離器連接）可在最大限度保證吸氣效果的情況下消除氣蝕聲，并對泵進行保護。
- 鋁青銅葉輪強度高，經久耐用，并提高了泵的耐腐蝕性。如過流部件采用不銹鋼材質，可工作在更為苛刻的環境中。
- 獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV在其性能范圍內效率最佳。
- 全部采用Y2系列電機，防護等級IP54、IP55（普通為IP44）
- 全部采用NTN或NSK進口軸承
（3）2BV水環真空泵的主要應用領域
|
真空過濾
|
（化學制品過濾廠，化學制品處理廠，鐵礦廠，采礦業，磷肥廠，造紙廠，家禽加工廠，選煤廠） |
蒸汽回收 |
（蒸餾器，裝卸站） |
|
水泵引水 |
（自來水廠） |
|
冷凝器水箱補水 |
（電站） |
|
真空蒸餾 |
（牛奶廠，食品廠，化工廠，紙漿廠） |
烘干 |
（化工、醫藥制造業） |
|
真空消毒 |
（醫院，醫務室，實驗室） |
木材處理/干燥 |
|
|
擠出成型 |
（塑料行業） |
醫藥/實驗室真空 |
|
|
成型 |
（塑料，聚乙烯，橡膠，輪胎等制造業） |
溶劑回收 |
|
|
浸漬
|
（食品加工，木器加工，紡織廠，膠合板廠，電線桿的制造等） |
土壤凈化 |
|
|
真空包裝 |
|
|
液體脫氣 |
（食品加工，水軟化，瓶裝廠） |
萃取 |
|
|
壓縮空氣再生 |
（紙漿，鋼鐵，汽車，玻璃，化工） |
制革 |
|
|
食品加工 |
（食品加工廠，牛奶廠） |
罐裝 |
|
二、技術參數
|
曲線
編號 |
產品型號 |
最大氣量
m3/min |
極限真空度
mbar(MPa) |
電機功率
kW |
電機防
爆等級 |
電機防
護等級 |
泵轉速
r.p.m |
工作液流量
L/min |
噪音
dB(A) |
重量
kg |
|
60V |
2BV2 060 |
0.45 |
33mbar
(-0.098MPa)
|
0.81 |
不防爆
|
IP54
|
2880 |
2 |
62 |
31 |
|
61V |
2BV2 061 |
0.86 |
1.45 |
2880 |
2 |
65 |
35 |
|
70V |
2BV2 070 |
1.33 |
2.35 |
2850 |
2.5 |
66 |
56 |
|
71V |
2BV2 071 |
1.83 |
3.85 |
2860 |
4.2 |
72 |
65 |
|
60V |
2BV2 060-Ex |
0.45 |
0.81 |
dIIBT4
|
IP55
|
2880 |
2 |
62 |
39 |
|
61V |
2BV2 061-Ex |
0.86 |
1.45 |
2880 |
2 |
65 |
45 |
|
70V |
2BV2 070-Ex |
1.33 |
2.35 |
2850 |
2.5 |
66 |
66 |
|
71V |
2BV2 071-Ex |
1.83 |
3.85 |
2860 |
4.2 |
72 |
77 |
|
110V |
2BV5 110 |
2.75 |
4 |
不防爆
|
IP54 |
1450 |
6.7 |
63 |
103 |
|
111V |
2BV5 111 |
3.83 |
5.5 |
1450 |
8.3 |
68 |
117 |
|
121V |
2BV5 121 |
4.66 |
7.5 |
1450 |
10 |
69 |
149 |
|
131V |
2BV5 131 |
6.66 |
11 |
1430 |
15 |
73 |
205 |
|
161V |
2BV5 161 |
8.33 |
15 |
970 |
20 |
74 |
331 |
|
110V |
2BV6 110 |
2.75 |
4 |
dIIBT4
|
IP55
|
1450 |
6.7 |
63 |
153 |
|
111V |
2BV6 111 |
3.83 |
5.5 |
1450 |
8.3 |
68 |
208 |
|
121V |
2BV6 121 |
4.66 |
7.5 |
1450 |
10 |
69 |
240 |
|
131V |
2BV6 131 |
6.66 |
11 |
1430 |
15 |
73 |
320 |
|
161V |
2BV6 161 |
8.33 |
15 |
970 |
20 |
74 |
446 |

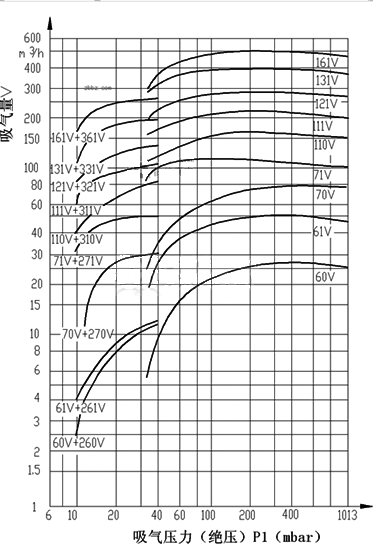

注：(1)性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%，圖中左側為配用大氣噴射器的性能曲線。
(2)表中所列工作液流量為配用氣水分離器，部份工作液循環使用時所需的工作液流量，如工作液不循環使用，則實際需要工作液流量約為表中流量的1.7倍。
附：2BV水環真空泵外形尺寸 |
